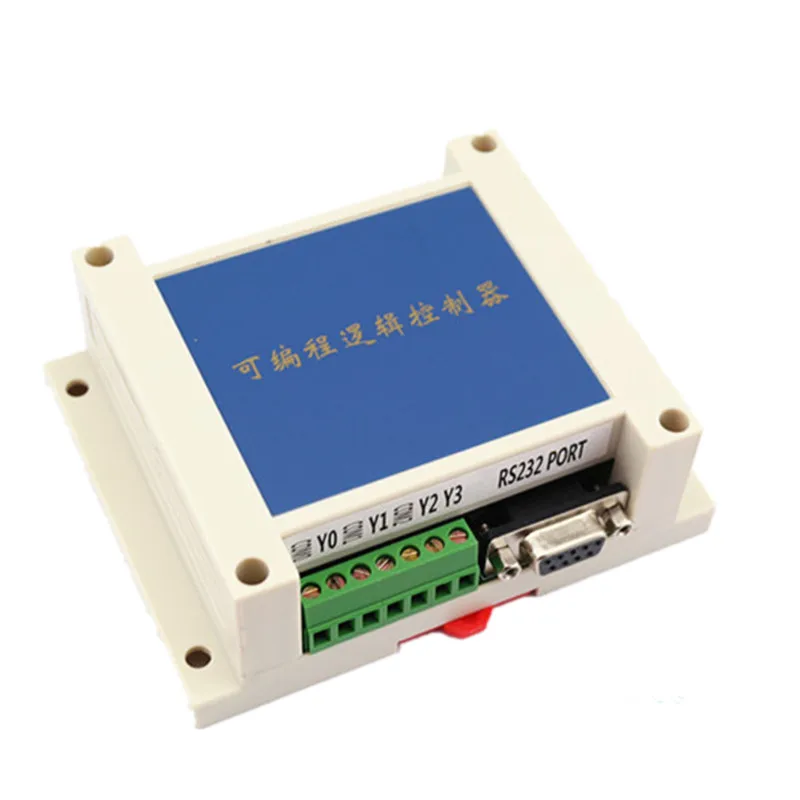

Модель: FX1N-10MR 2AD EN10-T01-R-1N2AD 6 вход 4 релейная Выходная плата 2 аналоговых входа (0-10 В)

FX2N-10MR 2AD EN10-T61-R-2N2AD 6 вход 4 релейная Выходная плата два аналоговых входа s (0-10 В)

Примечание: 1n и 2n поддерживают большинство инструкций одинаковые, но 1n может поддерживать относительные инструкции по позиционированию и инструкции по абсолютному позиционированию, 2n может поддерживать инструкции по работе с плавающей точкой.

Тип: FX1N-10MT 2AD 6 вход 4 транзисторная Выходная плата 2 аналоговых входа s (0-10 В)

FX2N-10MT2AD ZH10-T62-T-2N2AD 6 вход 4 транзисторная Выходная плата два аналоговых входа s (0-10 В)

Fx1n/2n-10mt 2ad преимущества Описание:

1. с интерфейсом 485 поддерживает протокол MODBUS, вы можете использовать этот интерфейс для подключения сенсорного экрана текста или другой платы управления с протокол MODBUS

2. С 5 p pin интерфейс расширения/swd интерфейс, вы можете расширить модуль цифрового монитора или прямое использование arm программирования непосредственно для клиентов онлайн-отладки

3. Используйте меньший dvp разъем для легкого онлайн-загрузки

Примечание:

Г-н = реле

MT = транзистор

1 N и 2 N разница: Основные инструкции одинаковые,

1N отдельная поддержка абсолютного позиционирования относительное позиционирование инструкции для Шагового мотора сервопривода,

2N поддержка плавающей точки инструкции

Разница не большая между этими двумя, мы рекомендуем выбрать 2N

Преимущества 1: эта панель управления с помощью импортного промышленного 32-бит STM32CPU мощный, быстрее, более стабильная производительность, специальный режим шифрования

Таким образом, чтобы PLC не треснул, 32-бит чип, даже если аппаратные средства не могут быть достигнуты;

Преимущество 2: конфиденциальность производительности, поддержка специального шифрования, шифрование не может быть прочтено после программы, рынок обычно трещины fx серии

Неправильный пароль, внутри функции программирования не может быть скопирован, Защитите ваш рабочий день. Поддержка супер настройки паролей: пароль

12345678, программа не сможет читать, но может считывать данные устройства, изменить пароль программа будет опустошена;

Преимущество 3: поддержка функции ввода кодировщика, поддержка двухфазного входа AB, максимальный отклик 60 кГц (и AB фазовый вход можно выбрать

2 раза и 4 раза больше, чем-то же самое кодировщик может занять от 2 до 4 раз больше, чем точность), поддержка сетевой фильтр СПД инструкция (X0 ~ X5: 6 Road),

Высокоскоростной счетчик совместим с оригинальным;

Преимущество 4: вы можете использовать GX разработчик и GX Works2 программное обеспечение программирования, чтения, загрузки, тестирования, диагностики, программы мониторинга;

Не требуется программное обеспечение для преобразования, и обычный ПЛК таким же образом загрузки;

Преимущество 5: Поддержка двух аналоговая величина 0-10 В;

Преимущество 6: поддержка функции часов и совместимость с оригинальным Mitsubishi;

Преимущество 7: Поддержка функции внешнего прерывания и оригинальная Совместимость;

Преимущество 8: поддержка функции захвата импульсов, поддержка X0-X5 6 дорожек;

Преимущество 9: Поддержка отключения питания для сохранения возможностей передачи данных;

1. с использованием STM32 чип дизайн, Поддержка 32-битных инструкция неприятных ощущений, при продолжительном Стабильная и надежная работа, максимальная мощность до 8000 шагов!

2. DB9 может использоваться с последовательным портом разъем для того, чтобы облегчить фиксированный кабель связи неприятных ощущений, при продолжительном использовании ее не так просто потерять, более удобный для подключения сенсорный экран!

3. Использование суперконденсатора большой емкости, отключение питания после основного чипа, чтобы работать дольше, так что функция отключения питания для поддержания более надежного!

4. Использование высоковольтного модуля питания!

5. Оригинальные заводские реле: чем с брендом no-name выглядит более прочным!

6. Использование высококачественного припоя, smt технологии, Паяные соединения гладкие и полные

Поддерживаемые инструкции по функциям:

1. Функции, поддерживаемые в настоящее время этим продуктом

Импульсный функция ввода (может быть подсоединено во время использования кодер A. B вход в соответствии с счетчик C251)

Программа, параметр, функция написания заметок

Процедуры, параметры, комментарии функция чтения

Процедуры, параметры, комментарии функции проверки

Компьютерный мониторинг (легко отлаживать)

Устройство функция серии

Устройство функции посадки

Устройство для испытания функция

Очистить функция памяти

Функция подключения текста (скорость baud 9600, бит данных 7, бит четности, даже паритет (даже), стоп бит 1)

Подключите функцию сенсорного экрана (скорость передачи данных 9600, бит данных 7, бит четности, четность (даже), стоп бит 1)

Функция отключения питания

2. Данный продукт в настоящее время поддерживает набор команд специальных устройств:

M8000 (Операция «мониторинг контакта), M8001 (операция «контроль обратный контактный).

M8002 (инициализированный импульсный контакт), M8003 (инициализации счетчик импульсов контакт).

M8004 (контакт с индикацией ошибок).

M8011 (10 миллисекунд часы импульсов), M8012 (100 миллисекунды пульс), M8013 (1 секундный пульс), M8014 (1 минутный импульсный будильник).

M8020 (нулевой флаг), M8021 (флаг заимствования), M8022 (флаг для переноски).

M8029 (флаг выполнения инструкции).

M8033 (контакт с памятью).

M8034 (выходной контакт не допускается).

Больше ссылка FX1N серии.

Основные инструкции: LD, LDI и, ANI или, ORI, OUT, (OUTT, OUTC), SET, RST, ANB, ORB, MPS, MRD,

MPP, INV, LDP, LDF, ANDP, ANDF, ORP, ORF, RET, OUTM, SETM, RSTM, OUTS, SETS, SETS,

RSTS, PLS, PLF, MC, MCR, PI, END

Инструкция по шагу: STL: поддерживает до 8 параллельных ветвей, различный номер состояния может иметь двойную катушку.

LD =>, LD <=, LD <=, LD>, LD <, LD <>, LD = и> =, и <=, и> и <, и <> и =, или> =, или <=, или>, или <, или <>, или =.

Инструкции по передаче и сравнения: MOV, CML, XCH, BCD, BIN, CMP, ZCP, FMOV. SMOV. BMOV.

Четыре арифметические инструкции: добавить, SUB, MUL, DIV, INC, DEC, WAND, WOR, WXOR, NEG.

Инструкции по циклическому сдвигу: SFTR, SFTL, SFWR, SFRD.

Инструкции по обработке данных: ZRST, DECO, ENCO.

Инструкции по потоку программ: CJ, вызов, SRET, IRET, EI, DI, FEND, WDT, для, далее.

Удобная Инструкция: IST, ABSD, INCD, ALT, RAMP,

Высокоскоростная обработка инструкции по уходу за изделием в соответствии с указанным, REFF, метро, HSCS, HSCR, сглаживатель перепадов напряжения, PLSY, PWM, плср (два импульсный выход, Y0, Y1 рта).

Периферийный порт ввода/вывода: DSW, SEGL, от, до.

Инструкция периферийного устройства: RS, PRUN, ASCI, HEX, CCD, VRRD, VRSC, PID.

Инструкции по позиционированию: ABS, ZRN, PLSV, DRVI, DRVA.

Работа часов: TCMP, TZCP, TADD, TSUB, TRD, TWR, HOUR.

Поддержка 32-битных инструкции!

Устройство для поддержания Сфера отключения питания, приложение относится к Mitsubishi FX1N совместимость,

Специальные устройства:

M8000 (Операция «мониторинг контакта), M8001 (операция «контроль обратный контактный).

M8002 (инициализированный импульсный контакт), M8003 (инициализации счетчик импульсов контакт).

M8004 (контакт с индикацией ошибок).

M8011 (10 миллисекунд часы импульсов), M8012 (100 миллисекунды пульс), M8013 (1 секундный пульс), M8014 (1 минутный импульсный будильник).

M8020 (нулевой флаг), M8021 (флаг заимствования), M8022 (флаг для переноски).

M8029 (флаг выполнения инструкции).

M8033 (контакт с памятью).

M8034 (выходной контакт не допускается).

M8200-M8203 (направление подсчета C200-C203).

M8235 (подсчет направление C235).

D8000 (значение таймера монитора).

D8012 (максимальное время сканирования).

D8140 (Y0 импульсный выход рассчитывать регистр)

D8142 (Y1 счетчик импульсного вывода)

Максимальная емкость памяти: 8000 шагов!
