DSTIKE ESP32 часы DevKit ESP макетная плата OLED версия

Это плата по разработке часов ESP32. Есть две версии: OLED версия и TFT цветная версия. Обе версии имеют один и тот же нижняя доска.

Этот продукт строится одновременно с deauther браслетом. Я усвоил большой опыт работы с браслетом deauther, и я знаю, что ESP32-лучший выбор для «часов». Подушечки также предназначены для подключения различных датчиков. TX/RX может использоваться для связи с компьютером или другой платой управления.

17/16 составляет IIC порт могут быть связаны с модуль RTC или других межсоединений интегральных схем датчики. SVP/SVN может вводить сигналы ADC. 25/26 может выводить сигналы DAC.

Малый размер: 3,8x4,5 см

Высота: 1,5 см

Двойной цвет, в ассортименте 4 из шельфового пласта

600 mAh батарея внутри

Переключатель включения/выключения питания

1,3 OLED SH1106 (SDA-17, SCL-16)

Цветной TFT версия: ST7789 240*240 lcd (SDA-17, SCL-16, DC-22, RES-23)

Зуммером-32

WS2812b RGB светодиодный-33

Кнопка навигации (вверх-19, центр-18, вниз-5)

OLED версия внешняя горка кнопка (22,23)

Светодиодный светильник (27)

Укажите светодиодный индикатор зарядки (On означает зарядку, выключение означает полное)

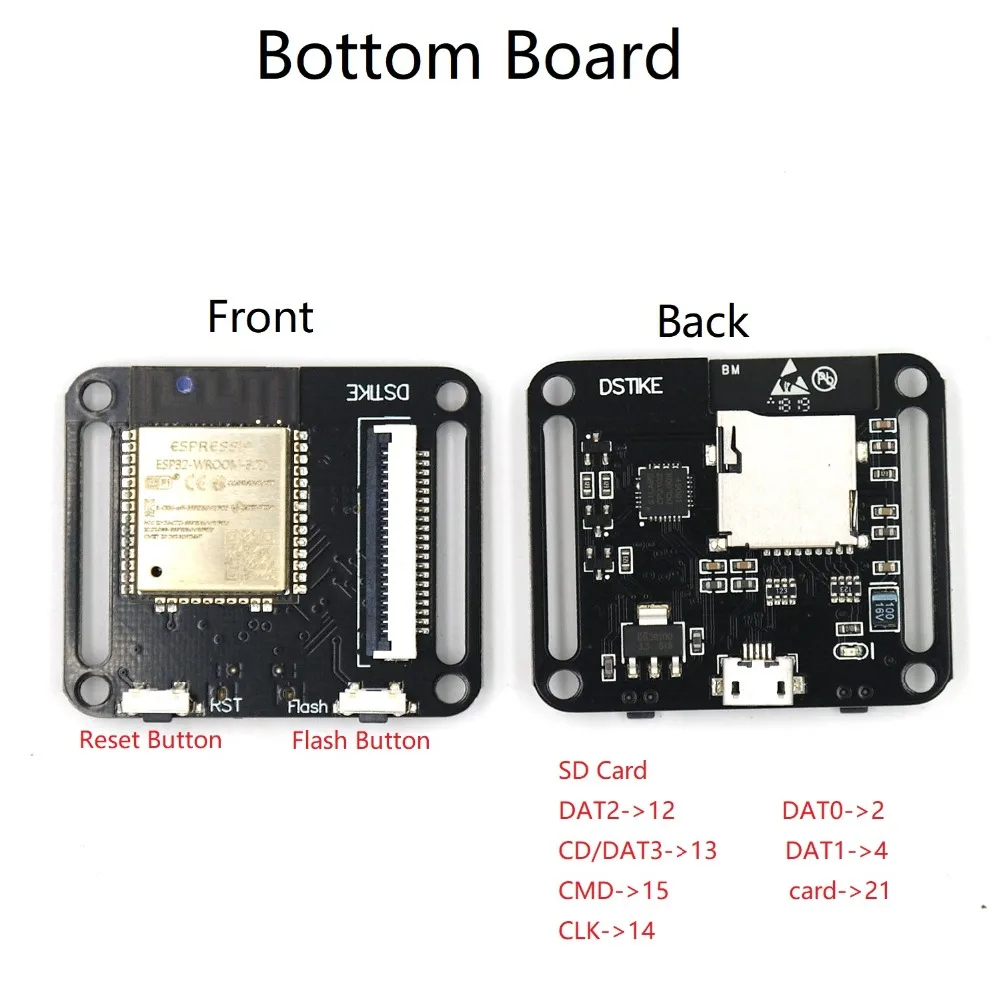

Кнопка сброса и вспышки на нижняя доска

Прорыв GPIO (TX RX, 17,16, SVP, SVN, 25,26, GND 3 V)

Поддержка карт SD

GPIO12--DAT2

GPIO13--DAT3

GPIO15--CMD

GPIO14--CLK

GPIO2--DAT0

GPIO4--DAT1

GPIO21-карта

1. Установите среду для ESP32

Https://github.com/espressif/arduino-esp32

2. Установка oled-библиотеки

Https://github.com/ThingPulse/esp8266-oled-ssd1306

Установить на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей библиотеки

Https://github.com/lspoplove/Arduino-ST7789-Library

3. Установка Adafruit NeoPixel Library

Https://github.com/adafruit/Adafruit_NeoPixel

4. Пример кода для oled-версии

Https://github.com/lspoplove/D-duino-project/blob/master/ESP32WatchDev/ESP32WatchTest.ino

Пример кода для цветной версии TFT

Https://github.com/lspoplove/Arduino-ST7789-Library/blob/master/examples/graphicstest/ESP32_Watch_graphicstest.ino

Загрузить конфиг

Https://dstike.com/blogs/news/esp32-development-board-upload
